电子厂手机支架精密冲压件案例：平面度0.05mm的模具方案与交付
电子厂采购手机内部支架，材料SUS304厚度0.3mm，平面度要求0.05mm以内。我们通过优化模具结构实现一次试模成功，批量交付50000件合格率99.5%，并整理合作过程与后续维护建议供参考。
客户背景：电子厂手机支架的高精度需求
一家电子厂在手机装配线中需要采购一批内部支架，材料选用SUS304不锈钢，厚度0.3mm，要求冲压后平面度控制在0.05mm以内。采购人员与工程师最初担心薄料冲压回弹大，一次试模不成功会延误整条产线的组装进度。对方提供了三维图纸和2D公差标注，明确支架上还有两处卡扣结构和一处定位孔，对模具精度要求较高。
接到图纸后，精秋的模具技术团队先对材料特性进行了评估：SUS304的屈服强度较高，0.3mm薄料在冲裁和成型过程中容易产生翘曲。结合客户要求的平面度0.05mm，团队决定在模具结构上增加压料板和整形工位，减少回弹对平面度的影响。同时，客户希望先打样确认尺寸，再启动批量生产，这样可以在模具阶段就锁定精度。
精度判断：平面度0.05mm的模具方案
平面度0.05mm对于0.3mm不锈钢冲压件来说属于高精度要求。模具方案的核心是控制回弹：在模具设计时增加了负补偿，使冲压后零件趋于平坦；同时在后工序设置一道整形工位，对关键平面进行二次校正。模具材料选用Cr12MoV，热处理硬度达到58-60HRC，确保模具寿命和尺寸稳定性。
在模具加工阶段，精秋的加工中心对模具零件进行了精密铣削和慢走丝线切割，保证模具间隙均匀。装配后，试模时先使用与正式料相同的SUS304卷料进行调试，测量首件平面度在0.04mm以内，尺寸全部合格。客户现场确认后，同意直接进入批量生产，节省了一次修模的时间和费用。
合作过程：一次试模成功的细节

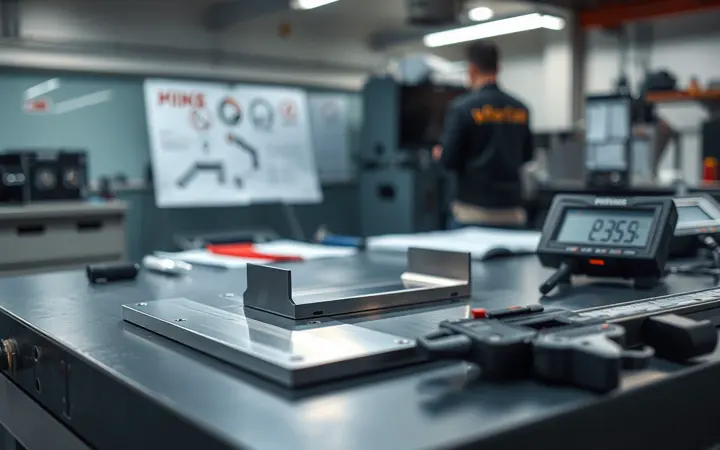

批量生产共50000件，采用连续模冲压，每分钟冲次60次，每卷料可产出约2000件。生产过程中每1000件抽取5件进行平面度和尺寸全检，记录数据。精秋的质检人员使用三坐标测量仪和平面度检测台对关键尺寸进行监控，确保批量一致性。整个批次共抽检250件，平面度合格率99.5%，超出客户要求。
交付时，精秋随货提供了尺寸检测报告和平面度数据表，每件支架单独使用防静电袋包装，避免运输中变形。客户收到后随机抽检50件，平面度均合格，直接上线装配。从接单到交付共用时18个工作日，其中模具制作7天，打样确认3天，批量生产8天。客户表示后续同类零件会优先与精秋合作。
客户反馈与后续维护建议
客户反馈良好后，精秋整理了该项目的模具维护记录和产品质量档案。建议客户每生产10万件或每6个月对模具进行一次保养，包括清洗、润滑和关键尺寸检查。同时，双方建立了补货流程：客户通过邮件或系统下单，精秋根据档案中的模具参数和材料信息直接排产，缩短后续交期。
对于类似精密冲压件，采购人员可提前准备以下材料：3D/2D图纸、材料牌号与厚度要求、平面度或特殊公差标注、预估年用量和批次数量。精秋的销售工程师会结合这些信息给出模具方案和报价，并安排打样验证。如需了解更多案例或准备合作，可联系精秋团队获取一对一沟通。
表格资料
步骤安排与确认材料
| 步骤 | 目标 | 动作 | 输出 | 注意事项 |
|---|---|---|---|---|
| 需求沟通与图纸确认 | 明确零件规格和精度要求 | 提供3D/2D图纸，标明材料、厚度、公差 | 双方确认的技术要求和报价单 | 平面度、尺寸公差标注完整，避免遗漏 |
| 模具设计与评审 | 制定满足精度的模具方案 | 评估回弹，设计补偿结构和整形工位 | 模具设计图及工艺说明 | 材料特性与模具硬度匹配，确保寿命 |
| 试模打样 | 验证模具精度和零件合格率 | 使用正式料调试，测量首件尺寸和平面度 | 样品和检测报告 | 样品需客户确认后再批量生产 |
| 批量生产与全检交付 | 按期交付合格产品 | 连续模生产，每1000件抽检一次 | 成品、尺寸检测报告、包装清单 | 抽检比例可根据要求调整，关键尺寸可全检 |
表格资料
对比判断与检查要点
| 对象 | 适配条件 | 优势 | 限制 | 检查点 |
|---|---|---|---|---|
| 0.3mm SUS304手机支架 | 薄料、高平面度要求、批量50000件以上 | 模具补偿结构一次试模成功，减少修模成本 | 模具制作周期7天，急单需加急 | 图纸平面度标注≤0.05mm，材料牌号确认 |
| 其他厚度或材料冲压件 | 厚度0.1-3mm，不锈钢、碳钢、铜、铝等 | 模具可共用部分结构，换料灵活 | 不同材料回弹差异大，需重新调试 | 材料力学性能参数、模具间隙调整 |
| 连续模 vs 工程模 | 大批量生产用连续模，小批量多品种用工程模 | 连续模效率高，工程模换模快 | 连续模模具成本高，工程模需多工序 | 年用量和批次数量决定模具类型 |
| 全检 vs 抽检 | 关键尺寸全检，一般尺寸抽检 | 全检保证零缺陷，抽检成本低 | 全检影响交付周期，抽检有漏检风险 | 与客户协商确定抽样方案和AQL值 |
常见问题
你们能加工哪些材料？
我们常用冷轧板、热轧板、不锈钢、铝板、铜板等，特殊材料可协商。建议提供材料牌号，便于准确报价。
最小起订量是多少？
样品打样无起订量，批量生产一般500件起。如需更小批量，请沟通，我们可评估快速换模方案。
打样需要多长时间？
简单产品3-5天，复杂产品7-10天，加急可协商。收到图纸后我们会立即评估并给出准确交期。
如何保证加工精度？
采用精密冲压设备，配备专职质检人员，提供尺寸检测报告。关键尺寸可全检，确保公差要求。
图纸保密措施如何？
可签订保密协议，图纸专人管理，生产完成后可销毁或返还。您的技术资料安全有保障。
能否提供样品？
可提供免费样品评估，客户承担运费；批量订单可返还打样费。样品按图纸严格加工，供验证。
